CJJT 153-2010 城鎮燃?xì)鈽?biāo)志標準
CJJT 153-2010 城鎮燃?xì)鈽?biāo)志標準
1 總則
1.0.1為了規范城鎮燃?xì)鈭D形標志及其制作、使用和維護管理，發揮標志的安全警示、提示作用，制定本標準。
1.0.2本標準適用于城鎮燃?xì)馍a(chǎn)、輸配系統及各類燃?xì)庀嚓P(guān)場所圖形標志及其制作、使用和維護管理。
1.0.3城鎮燃?xì)鈽?biāo)志應由安全色、圖形符號及文字構成，且應具有簡單、易懂、易識別的特性，應能傳達明確而特定的警示信息。
1.0.4城鎮燃?xì)鈭D形標志及其制作、使用和維護管理除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1禁止標志 prohibition sign
禁止人們不安全行為的圖形標志。
2.0.2警告標志 warning sign
提醒人們對周圍環境引起注意，以避免可能發生危險的圖形標志。
2.0.3指令標志 direction sign
強制人們必須做出某種動作或采用防范措施的圖形標志。
2.0.4提示標志 information sign
向人們提供某種信息(如標明安全設施或場所等)的圖形標志。
2.0.5地面標志 on-ground sign
設置在地面用于表明地下燃?xì)夤艿牢恢玫膱D形標志。
2.0.6地上標志 above-ground sign
設置在地上且高出地面，用于表明地下燃?xì)夤艿牢恢�、屬陛的圖形標志。
2.0.7地下標志 under-ground sign
埋設于地下，用于地下燃?xì)夤艿蓝ㄎ�、示蹤的圖形標志。
3標志的分類
3.0.1城鎮燃?xì)鈽?biāo)志可分為安全標志和專用標志兩類。
3.0.2安全標志應能明確表達特定的安全信息，可由圖形符號、安全色、幾何形狀和文字構成。安全標志可分為禁止標志、警告標志、指令標志、提示標志4種類型。
3.0.3專用標志應能明確表達燃?xì)庠O(shè)施特有的信息，可包含圖形符號、文字和管道定位裝置等。專用標志可分為燃?xì)廨斉涔芫�標志、燃?xì)庠O(shè)施名稱標志和燃?xì)鈴S站內地上工藝管道標志3種類型。
4安全標志
4.1 禁止標志
4.1.1禁止標志的基本形狀應是帶斜杠的圓邊框，文字輔助標志應在其正下方。
4.1.2禁止標志的顏色應為白底、紅圈、紅斜杠、黑圖形符號，文字輔助標志的顏色應為紅底、白色黑體字。
4.1.3禁止標志的基本尺寸宜根據觀察距離確定，宜符合表4.1.3的規定。

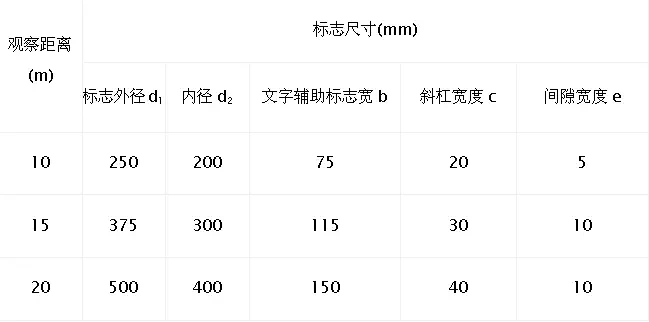

表 禁止標志的基本尺寸
4.1.4禁止標志的名稱、圖形符號應符合規定。
4.2 警告標志
4.2.1警告標志的基本形狀應為頂角朝上的等邊三角形，文字輔助標志應在其正下方。
4.2.2警告標志的顏色應為黃底、黑邊、黑圖形符號，文字輔助標志應為白底、黑色黑體字。
4.2.3警告標志的基本尺寸宜根據觀察距離確定，宜符合規定。

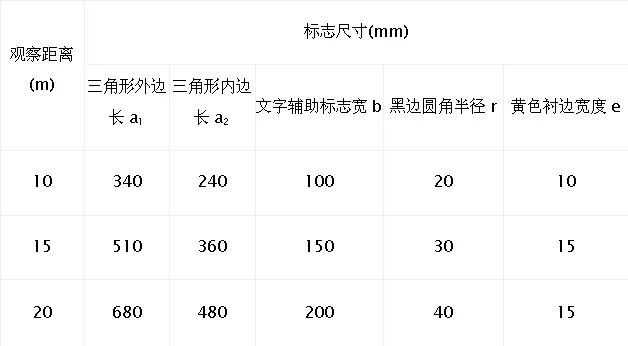

表 警告標志的基本尺寸
4.2.4警告標志的名稱、圖形符號應符合規定。
4.3 指令標志
4.3.1指令標志的基本形狀應為圓形，文字輔助標志應在其正下方。
4.3.2指令標志的顏色應為藍底、白圖形符號，文字輔助標志應為藍底、白色黑體字。

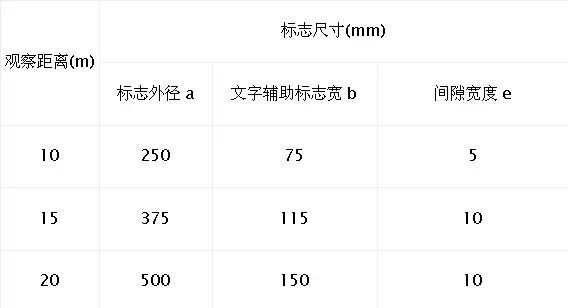

4.3.3指令標志的基本尺寸宜根據觀察距離確定，宜符合規定。
4.3.4指令標志的名稱、圖形符號應符合表規定。
4.4 提示標志
4.4.1提示標志的基本形狀應是正方形，文字輔助標志應在其正下方。
4.4.2提示標志的顏色應為綠底、白圖形符號、白字，文字輔助標志應為綠底、白色黑體字。

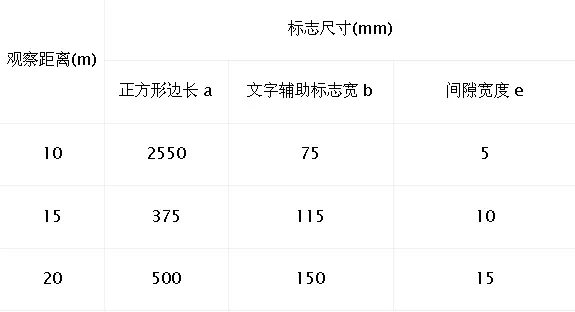

4.4.3提示標志的基本尺寸宜根據觀察距離確定，宜符合規定。
4.4.4提示標志的名稱、圖形符號應符合規定。
5專用標志
5.1 燃?xì)廨斉涔芫�標志
5.1.1燃?xì)廨斉涔芫�標志應能提示埋地管道的走向及相對位置，可分為地面標志、地上標志和地下標志3種形式。標志上應標注“燃?xì)?/span>”字樣，還可根據需要選擇標注其他說明性文字。
5.1.2燃?xì)廨斉涔芫�地面標志的基本形狀、圖形符號和標注文字應符合下列規定：
① 地面標志的形狀可選用長方形、正方形或圓形；地面標志常用圖形可按本標準附錄A選用。
② 當?shù)孛鏄?biāo)志的底色為安全色時，圖形符號、說明文字的顏色應選用與相其對應的對比色。
③ 地面標志的外形尺寸可根據地面實際情況和周圍環境要求確定。
④ 地面標志的圖形符號及含義可按表5.1.2的規定執行。
5.1.3燃?xì)廨斉涔芫�地上標志應包括在燃?xì)夤艿姥鼐�設置的里程樁、轉角樁、交叉樁和警示牌(樁)等永久性標志。地上標志的基本形狀、圖形符號和標注文字應符合下列規定：
① 地上標志樁的主橫斷面形狀可選用長方形、正方形或三角形；地上標志常用圖形可按本標準附錄A選用。
② 地上標志樁的基色應為白色，樁頂部可涂刷不小于100mm逆向反光或自發光材料的安全色區。
③ 地上標志樁的圖形符號及含義可按表5.1.3的規定執行。
5.1.4當采用警示牌作為地上標志時，警示牌基本形狀應為長方形，底色應為黃色，文字應為黑色。
5.1.5地下標志應埋設于管道正上方且應能利用設備對其進行探測，并應符合下列規定：
① 示蹤線(帶)、電子標識器宜采用黃色作為基本色，示蹤帶應配以黑色字體警示語；
② 警示帶(板)應標注企業標志及報警電話。
5.2 燃?xì)庠O(shè)施名稱標志
5.2.1燃?xì)庠O(shè)施名稱標志的基本形狀應為正方形，其基本尺寸應符合本標準表4.4.3的規定。
5.2.2燃?xì)庠O(shè)施名稱標志應為藍底、白圖形符號，文字輔助標志應為藍底、白色黑體字。
5.2.3燃?xì)庠O(shè)施名稱標志名稱、圖形符號、設置范圍和地點可按表5.2.3的規定執行。
5.3 燃?xì)鈴S站內地上工藝管道標志
5.3.1燃?xì)鈴S站內的地上工藝管道標志宜采用管道整體涂色、涂刷色環、箭頭和標注說明性文字的方式，標明管道的介質種類、流向、壓力級別或介質狀態等。地上工藝管道標志的涂刷可按本標準附錄C執行。
5.3.2燃?xì)鈴S站內地上工藝管道整體涂色宜根據管道內的介質種類和用途確定，宜符合表5.3.2的規定。
5.3.3燃?xì)鈴S站內地上工藝管道除整體涂色外，還可按不同壓力等級涂刷色環。色環寬度宜為150mm，色環設置的位置、數量及間隔距離可根據實際情況確定。色環涂色應符合表5.3.3的規定。
5.3.4燃?xì)鈴S站內地上工藝管道除整體涂色外，還可涂刷標明管道內介質流向的箭頭。箭頭的涂刷位置、數量及間隔距離可根據實際情況確定。箭頭圖案的涂色和樣式可按表5.3.4的規定執行。
5.3.5燃?xì)鈴S站內地上工藝管道上可根據實際需要選擇說明性文字。說明性文字的涂色應與箭頭的涂色一致。
5.3.6當燃?xì)鈴S站內工藝管道為架空敷設時，標志的設置應符合本標志第5.3.1～5.3.4條的規定。
6制作
6.0.1標志的顏色應符合現行國家標準《安全色》GB 2893的有關規定。
6.0.2標志的圖形符號、文字應清晰醒目。圖形符號與文字輔助標志必須同時、對應使用。
6.0.3當采用本標準規定的標志時，不得更改圖形符號與文字輔助標志，可根據需要轉換成鏡相圖形符號。
6.0.4標志的基本尺寸除按本標準要求執行外，可根據現場實際情況按比例縮放。當需要新增標志時，應按本標準的有關規定執行。
6.0.5標志牌應采用堅固耐用的材料制作，不得使用遇水變形、變質或易燃的材料。有觸電危險的作業場所應使用絕緣材料。
6.0.6室外露天設置的燃?xì)鈽?biāo)志表面應具有逆反光或自發光功能。
6.0.7地上標志的基礎應能確保標志安裝穩固。
6.0.8地下標志應采用耐腐蝕、具有一定強度的材料制作。
7使用、維護和管理
7.1 一般規定
7.1.1標志應設置于適宜的場所，傳達的信息應與所在的場所相對應。
7.1.2設置標志的位置應明顯。
7.1.3在需要強調安全的區域入口處，可將該區域涉及的多個安全標志組合使用，并應按照禁止、警告、指令、提示的順序，先左后右、先上后下地排列在組合標志牌上，標志牌上可配以必要的說明性文字。
7.1.4在需要加強燃?xì)夤艿腊踩Ｗo(hù)的地方、易發生危及燃?xì)夤艿腊踩袨榈膮^(qū)域應設置臨時標志。
7.1.5當燃?xì)夤艿来?/span>(跨)越鐵路、公路、水域敷設時，應在穿(跨)越兩側醒目處及水域的適當位置設置標志。
7.2 使用要求
7.2.1在固定位置使用安全標志及燃?xì)庠O(shè)施名稱標志時應符合下列規定：
① 標志牌不宜設置在門、窗、架等可移動的物體上；
② 標志牌可采用附著式、懸掛式、柱式的安裝方式；
③ 標志牌的安裝應固定牢固、不傾斜；當采用柱式安裝時，標志牌和支架的連接應牢固；
④ 標志牌采用懸掛式和柱式安裝時，其下緣距地面的高度不宜小于2m。
7.2.2地面標志的使用應符合下列規定：
① 地面標志應設置在管道的上方地面；
② 在管道折點、三通、交叉點、末端等處應設置地面標志；
③ 直線管段設置地面標志的間距不宜大于200m；
④ 燃?xì)忾y門井蓋、凝水缸防護罩等可視為地面標志，并應標注“燃?xì)?/span>”字樣。
7.2.3地上標志的使用應符合下列規定：
① 地上標志的設置不得妨礙車輛、行人通行；
② 地上標志應高出地面，且頂端距地面高度宜為0.5m～1.5m：
③ 地上標志與管道中心線的水平距離不應大于1.5m；
④ 地上標志有警示語的一側應朝向道路。
7.2.4地下標志的使用應符合下列規定：
① 在管道折點、三通、交叉點等處埋設電子標識器時，電子標識器應埋設于管道上方。電子標識器(球形)的安裝可按本標準附錄D執行；
② 隨聚乙烯管道敷設的示蹤線(帶)應具有良好的導電性，且應具備有效的電氣連接；
③ 警示帶(板)宜敷設在距燃?xì)夤茼?/span>300mm～500mm處。
7.2.5燃?xì)鈴S站內工藝管道標志的涂刷應均勻一致，色環和箭頭應清晰醒目。
7.2.6當需要設置臨時標志時，可根據現場實際情況安裝或擺放。
7.3 維護和管理
7.3.1對使用的燃?xì)鈽?biāo)志應進行分類登記并歸檔。
7.3.2對使用的燃?xì)鈽?biāo)志應定期檢查，當發生丟失、破損或圖形符號、文字輔助標志脫落等情況時，應及時補充、修整或更換。
7.3.3當燃?xì)庠O(shè)施或環境發生變化時，應及時增減或變更標志。
